Du står måske ved eltavlen efter endnu en afbrydelse. Elbilen lader ikke færdig, HPFI-relæet er slået fra, og du overvejer, om hele tavlen skal skiftes. I mange tilfælde skyldes problemet ikke en defekt ladestander, men at fejlstrømsbeskyttelsen ikke passer til den elektronik, installationen nu indeholder.
Et HPFI type B-relæ kan registrere almindelige vekselstrømsfejl, pulserende jævnstrøm og glatte jævnstrømsfejl. Derfor er det relevant ved udstyr som elbilsladere, solcelleinvertere, varmepumper, UPS-anlæg og frekvensomformere. Type B er dog ikke automatisk det rigtige valg til alle boliger. Den konkrete løsning afhænger af udstyrets dokumentation, installationens opbygning og den fejlstrøm, der kan opstå.
Introduktion til HPFI type B
En typisk situation opstår, når en boligejer får installeret en ladeboks til elbilen. Installationen virker måske fint i starten, men ved opladning afbryder HPFI-relæet. Nogle gange sker det straks, andre gange først når bilen har ladet et stykke tid. Det er frustrerende, men relæet reagerer ikke nødvendigvis uden grund.
Moderne ladeudstyr indeholder effektelektronik. Den kan give fejlstrømme, som et ældre eller forkert valgt relæ ikke håndterer på samme måde som en almindelig belastning. En elektriker vil derfor typisk undersøge både ladeboksen, dens indbyggede DC-overvågning, den separate ladegruppe og den eksisterende fejlstrømsbeskyttelse.
Hvorfor informationen ofte er uklar
Mange danske beskrivelser forklarer, at type B kan håndtere vekselstrøm, pulserende jævnstrøm og glat jævnstrøm. Færre forklarer tydeligt, hvornår type B er nødvendig i en almindelig bolig, og hvornår en anden løsning er tilstrækkelig. Den informationskløft fremgår også af Eaton Danmarks forklaring af RCD type B.
Det betyder, at boligejere let kan ende med at købe et dyrere relæ uden først at få afklaret, hvad ladeboksen eller inverteren faktisk kræver. Den modsatte fejl er mere alvorlig, nemlig at genbruge et type A-relæ i en installation, hvor der kan opstå glatte DC-fejlstrømme.
Praktisk regel: Køb ikke et HPFI type B-relæ alene ud fra ampereangivelsen på produktet. Få først vurderet den konkrete belastning og producentens krav.
I Gladsaxe, Søborg og de omkringliggende områder ses problemstillingen især ved opgraderinger af eksisterende boliger. Tavlen kan være korrekt til husets oprindelige installation, men ikke nødvendigvis til en ny ladeboks eller et nyt inverterbaseret anlæg.
Hvad er et HPFI type B-relæ
Et HPFI-relæ, også kaldet en fejlstrømsafbryder, overvåger om den strøm, der løber ud gennem installationen, kommer tilbage ad den forventede vej. Hvis noget af strømmen løber en anden vej, for eksempel gennem en person til jord, afbryder relæet strømmen.

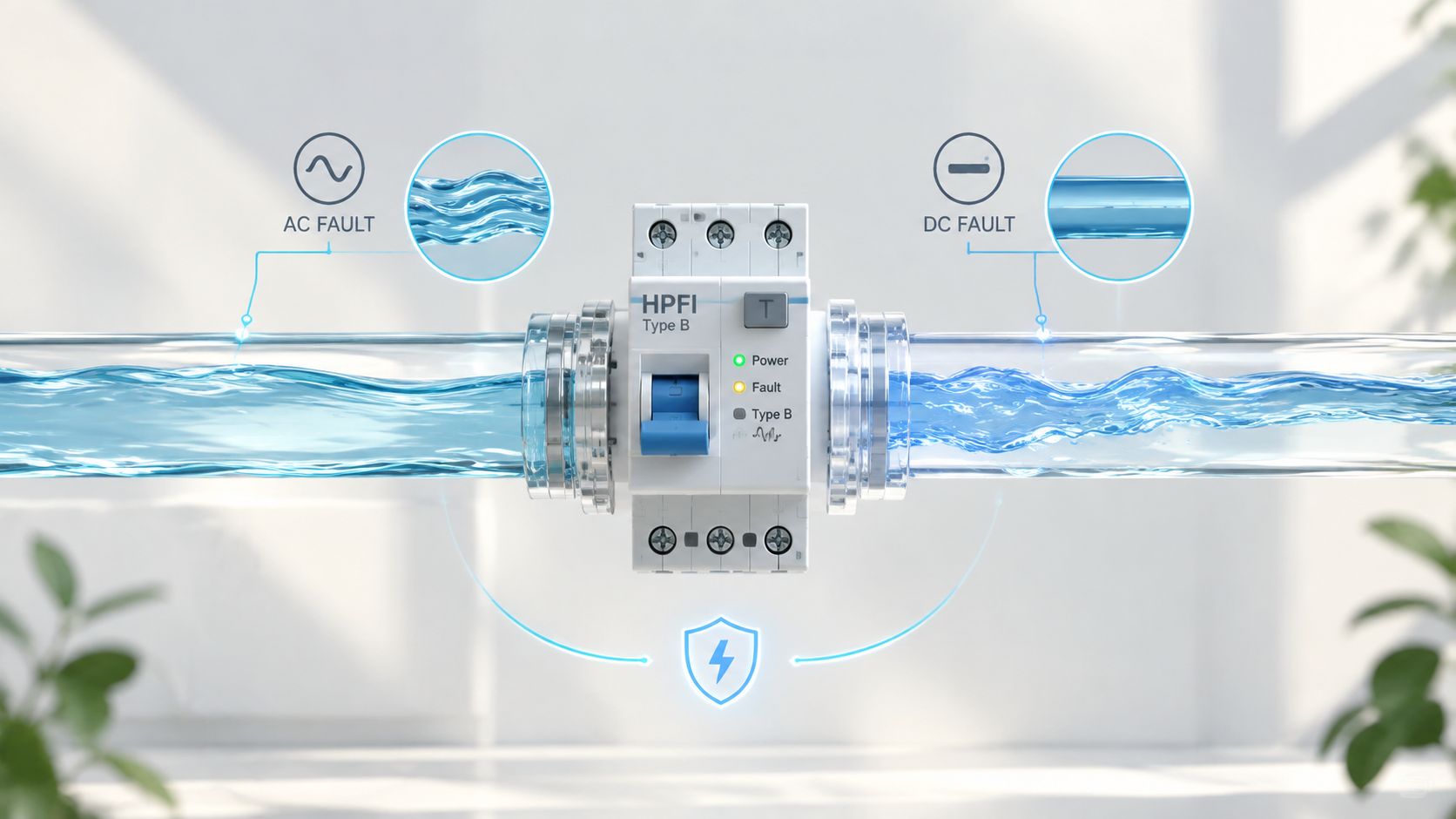

En enkel vandrørsanalogi gør funktionen lettere at forstå. Forestil dig, at strømmen er vand, der løber gennem et lukket rørsystem. HPFI-relæet fungerer som en ventil, der sammenligner vandmængden på vej ud og tilbage. Hvis der mangler vand på returløbet, registrerer ventilen en utæthed og lukker systemet.
Hvad type B kan registrere
Forskellen ligger i, hvilken slags fejlstrøm relæet kan opdage. Type B er udviklet til at registrere:
- Vekselstrømsfejl, som opstår i mange traditionelle installationer.
- Pulserende jævnstrøm, som kan komme fra elektroniske strømforsyninger.
- Glat jævnstrøm, som er særlig relevant ved visse ladebokse, invertere og andre effektelektroniske apparater.
- Blandede frekvenser, hvor fejlstrømmen ikke følger et enkelt traditionelt mønster.
Type A dækker flere almindelige elektroniske belastninger, mens type B har en bredere detektering. Type AC er endnu mere begrænset og er ikke beregnet til de komplekse fejlstrømme, som moderne effektelektronik kan skabe.
Det er ikke relæets navn, der afgør, om løsningen er sikker. Det afgørende er, om beskyttelsestypen passer til den fejlstrøm, udstyret kan producere, og om relæet er korrekt dimensioneret og installeret.
Tekniske nøglespecifikationer og krav
Et type B HPFI-relæ skal vælges ud fra hele installationen, ikke ud fra ét tal på produktdatabladet. En mærkestrøm på 40 A fortæller for eksempel, hvor stor strøm relæet er beregnet til at føre. Den afgør ikke alene, om relæet passer til tavlen, kablerne eller den enkelte gruppe.
I danske produktbeskrivelser ses type B-relæer ofte med 230/400 V, en udløsningsstrøm på 30 mA og en mærkestrøm på 40 A. Der findes også modeller på 63 A og 100 A, men en højere mærkestrøm gør ikke automatisk relæet egnet til boligens installation. De typiske oplysninger er samlet i den danske beskrivelse af type B HPFI-relæer.
Oversigt over tekniske specifikationer
| Parameter | Funktion | Typisk værdi |
|---|---|---|
| Driftsspænding | Den spænding relæet er beregnet til | 230/400 V |
| Udløsningsstrøm | Det fejlstrømsniveau, hvor beskyttelsen afbryder | 30 mA |
| Mærkestrøm | Den strøm relæet er dimensioneret til at føre | 40 A |
| Poler | Hvor mange ledere relæet afbryder og overvåger | Ofte 4-polet |
| Kortslutningsniveau | Den angivne kortslutningsholdbarhed for produktet | 10 kA |
| Detektering | De fejlstrømstyper relæet kan registrere | AC, pulserende DC, glat DC og blandede frekvenser |
30 mA forbindes med personbeskyttelse i de danske produktbeskrivelser. Det betyder ikke, at boligejeren selv kan vælge relæet uden en faglig vurdering. Elektrikeren skal blandt andet kontrollere selektivitet, gruppefordeling, kabeldimensioner, tavlens stand og installationens samlede opbygning.
Et kortslutningsniveau på 10 kA beskriver relæets angivne evne til at håndtere en kortslutning under producentens forudsætninger. Tallet beskriver ikke boligens normale strømforbrug.
Type B udføres ofte som 4-polet, så relæet kan bruges i trefasede installationer og afbryde relevante ledere samlet. Produktdata angiver også AC/DC-beskyttelse og registrering af blandede frekvenser op til 1000 Hz, som vist i produktdata for et type B HPFI-relæ. Det gør specifikationen relevant ved eksempelvis ladeudstyr og invertere, men ikke nødvendigvis ved en almindelig boliggruppe uden effektelektronik.
Sådan virker HPFI type B
Hvis en ladeboks eller inverter udløser HPFI-relæet, skyldes det ofte en fejlstrøm, som ikke ligner en almindelig vekselstrøm. Type B-relæet er udviklet til at opdage flere fejlstrømstyper end relæer til enklere installationer.
Relæet sammenligner den strøm, der løber ud gennem installationens ledere, med den strøm, der vender tilbage. I normal drift er strømmen i balance. Siver en del mod jord, opstår der en forskel, som målesystemet registrerer.
Fejlen registreres
Strømmen passerer først relæets interne målekreds. Den overvåger både almindelige vekselstrømsfejl og de signaler, der kan opstå, når elektroniske komponenter omformer strømmen.
En traditionel AC-fejl er forholdsvis enkel at registrere. Pulserende eller glat jævnstrøm kræver en anden målefunktion. Type B kan registrere AC, pulserende DC, glat DC og blandede frekvenser op til 1000 Hz, som beskrevet i specifikationerne for type B-beskyttelse. Det gør relætypen relevant ved bestemte ladebokse, invertere og andre installationer med effektelektronik. I en almindelig boliggruppe uden sådan elektronik kan den være unødvendig.
Udløsningen sker fysisk
Når målekredsen registrerer fejlstrøm over relæets indstillede grænse, aktiverer den udløsemekanismen. Kontakterne åbner og afbryder strømmen til den beskyttede del af installationen. Klikket fra eltavlen betyder derfor, at forbindelsen er afbrudt, ikke at fejlen er repareret.
Et HPFI-relæ, der slår fra gentagne gange, bør undersøges. Elektrikeren afgrænser typisk grupperne, kontrollerer ladeboksen eller det elektroniske udstyr og måler isolering samt fejlstrømsforhold. Det kræver måleudstyr og faglig vurdering.
Forskelle mellem type B og type A AC

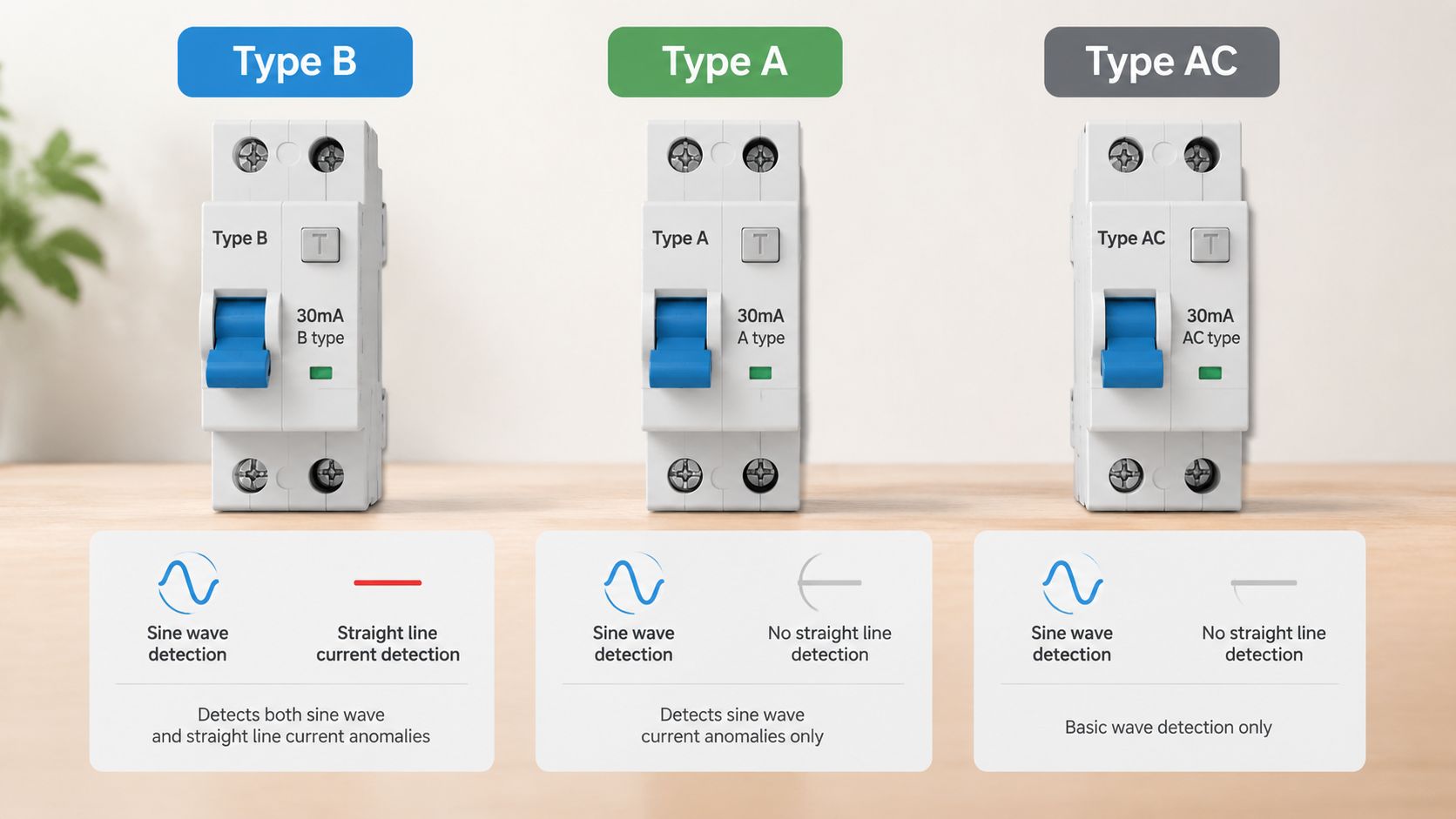

Typebetegnelserne beskriver relæets detekteringsegenskaber. De siger ikke, at én type altid er bedre end alle andre. En type A kan være en passende løsning i mange almindelige boligkredsløb, mens type B er målrettet installationer med mere komplekse fejlstrømme.
| Relætype | Typisk detektering | Typisk anvendelse |
|---|---|---|
| Type AC | Almindelige vekselstrømsfejl | Enklere belastninger, hvor denne type er tilladt og egnet |
| Type A | Vekselstrøm og pulserende jævnstrøm | Mange almindelige elektroniske apparater |
| Type B | Vekselstrøm, pulserende jævnstrøm, glat jævnstrøm og blandede frekvenser | Ladebokse, invertere og andet effektelektronisk udstyr, når løsningen kræver det |
Hvor type A kan komme til kort
Et type A-relæ kan håndtere flere fejlstrømme end type AC, men det er ikke beregnet til alle glatte DC-fejlstrømme. Hvis en elektronisk enhed skaber en jævn DC-fejlstrøm, kan den påvirke den samlede fejlstrømsbeskyttelse og gøre et type A-relæ uegnet til opgaven.
Type B er konstrueret til at registrere alle de nævnte fejlstrømsformer, inklusive glat jævnstrøm og blandede frekvenser. Derfor er den teknisk nødvendig i installationer med bestemte former for effektelektronik, som det fremgår af beskrivelsen af type B-relæets anvendelse.
Det betyder ikke, at du altid skal udskifte hele husets HPFI-relæ med type B. En elektriker kan i nogle installationer etablere en separat beskyttet gruppe til ladeboksen eller det relevante udstyr. Om det er muligt, afhænger af tavlens plads, kabelføring, fabrikantens krav og den eksisterende beskyttelse.
Anvendelse og valg i privat bolig
Den vigtigste grænse i vurderingen er, om installationen kan give anledning til DC-fejlstrømme over 6 mA. Danske fagkilder angiver, at der skal anvendes type B, hvis sådanne fejlstrømme kan opstå, som beskrevet i den danske omtale af type B-fejlstrømsafbrydere.
Elbilsladning
Ved en ny ladeboks ser elektrikeren først på producentens installationskrav. Mange ladebokse er markedsført sammen med type B, fordi opladningen kan involvere glatte DC-fejlstrømme. Andre ladeløsninger har indbygget DC-overvågning, og det kan påvirke valget af den eksterne fejlstrømsbeskyttelse.
Du bør derfor ikke konkludere, at et eksisterende type A-relæ altid kan genbruges, eller at type B altid er påkrævet uden videre. Dokumentationen for den konkrete ladeboks skal sammenholdes med den danske installation.
Varmepumpe og solceller
Varmepumper, solcelleinvertere, UPS-anlæg, elevatorer og frekvensomformere indeholder effektelektronik, men de skal ikke behandles ens. Ved solceller skal inverterens anvisninger indgå i vurderingen. En type B kan være relevant, hvis systemet kan skabe glat DC-fejlstrøm, men valget skal følge det konkrete systemdesign og de gældende installationskrav.
I et almindeligt hjem uden sådanne belastninger kan type B være unødvendig. Det er netop her, en korrekt gennemgang kan spare dig for et fejlkøb uden at gå på kompromis med sikkerheden.
Læs mere om Type B fejlstrømsafbryder til elbil og solceller og få afklaret, om din installation kræver en særskilt løsning.
Mit råd til boligejere: Send elektrikeren et foto af eltavlen og modelbetegnelsen på ladeboks, varmepumpe eller inverter. Det giver et bedre udgangspunkt end at vælge relætype ud fra husets alder alene.
Vedligeholdelse og test af HPFI type B

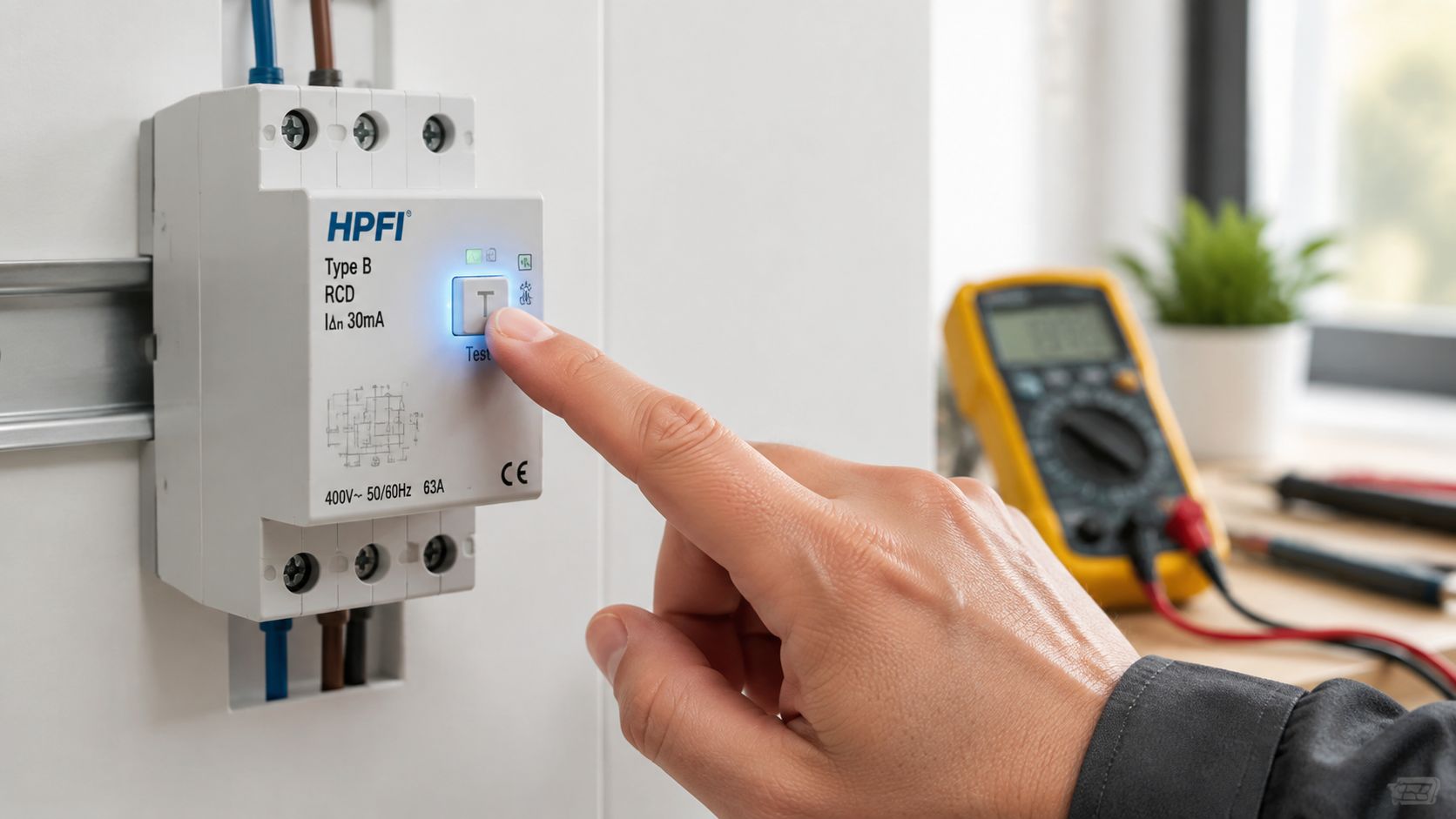

Et korrekt installeret relæ skal stadig testes. Testknappen er lavet til at kontrollere, om udløsemekanismen reagerer, men den fortæller ikke alt om installationens samlede tilstand.
En enkel kontrolrutine
Når du tester, skal du være forberedt på, at strømmen afbrydes til de grupper, relæet beskytter. Udstyr, der ikke tåler pludselig afbrydelse, bør håndteres efter producentens anvisninger. Tryk på testknappen, kontrollér at relæet slår fra, og slå det derefter til igen, hvis alt er normalt.
- Relæet slår fra: Testfunktionen reagerer, men det er ikke en fuld eltest.
- Relæet slår ikke fra: Lad være med at stole på beskyttelsen. Kontakt en autoriseret elektriker.
- Relæet slår fra igen med det samme: Der kan være en aktiv fejl på en gruppe eller i et apparat.
- Relæet kan ikke kobles ind: Afbryd ikke installationen gentagne gange i håb om, at problemet forsvinder.
Hvad elektrikeren undersøger
Ved et servicebesøg kan elektrikeren måle udløsning, isolationsforhold og fejlstrøm med egnede instrumenter. På en installation med ladeboks vil elektrikeren typisk også kontrollere, om ladegruppen har korrekt beskyttelse, og om relætypen stemmer med ladeboksens dokumentation.
Tegn på, at tavlen bør undersøges, er gentagne udkoblinger, varme eller misfarvning omkring relæet, løse afdækninger, manglende mærkning og en testknap, der ikke fungerer. Et gammelt relæ bør ikke udskiftes på må og få, men det bør vurderes, når installationen udvides eller viser ustabil drift.
Du må gerne bruge testknappen som en enkel funktionskontrol. Udskiftning, måling og ændringer i eltavlen skal udføres af en autoriseret elinstallatør, fordi fejl i hovedtavlen kan udsætte mennesker og bygninger for alvorlig fare.
Konklusion og professionel assistance
HPFI type B er en fejlstrømsafbryder til installationer, hvor almindelig vekselstrøm ikke er den eneste relevante fejlstrøm. Den bredere detektering gør type B særlig relevant ved bestemte ladebokse, solcelleinvertere, varmepumper og andet udstyr med effektelektronik.
Det rigtige valg handler ikke om at vælge den mest avancerede komponent på produktlisten. Det handler om at matche relæet med udstyrets dokumentation, risikoen for glatte DC-fejlstrømme, tavlens opbygning og den beskyttelse, installationen allerede har.
En autoriseret elektriker bør inddrages, når du skal have monteret en ladeboks, opgraderet en eltavle, tilsluttet solceller eller udskiftet et HPFI-relæ. Elektrikeren kan kontrollere, om der er plads til en separat ladegruppe, om kabler og sikringer passer, og om den samlede løsning kan dokumenteres korrekt.
OAD El-teknik ApS hjælper boligejere i Gladsaxe, Søborg, Bagsværd, Mørkhøj og Herlev med rådgivning, fejlfinding, test og installation af fejlstrømsbeskyttelse. Du kan læse om montering af HPFI-relæ og få en konkret vurdering af din installation.
Har du et HPFI-relæ, der springer ved opladning, eller planlægger du elbil, solceller eller varmepumpe, så kontakt OAD El-teknik ApS for en gennemgang af tavlen og et uforpligtende tilbud. Send gerne billeder af eltavlen samt modelnavnet på det udstyr, der skal tilsluttes, så kan elektrikeren hurtigt afklare den rigtige og lovlige løsning.
