Dit HPFI-relæ er hjertet i din boligs elektriske sikkerhed. Se det som en lynhurtig livvagt, der konstant overvåger strømmen og slår fra på et splitsekund, hvis en farlig fejl opstår. For en elektriker er et hpfi relæ diagram det kort, der viser præcis, hvordan denne livsvigtige komponent er koblet til resten af din eltavle.
Hvad er et HPFI relæ, og hvorfor er det så afgørende?
I bund og grund fungerer dit HPFI-relæ som en utrolig præcis vægt for strøm. Dets eneste opgave er at sikre, at den mængde strøm, der løber ind i en el-gruppe – f.eks. til din opvaskemaskine – er nøjagtig den samme som den strøm, der løber ud igen.
Mangler der pludselig strøm i regnskabet, selv en mikroskopisk mængde, er det et tegn på, at strømmen har fundet en forkert vej ud. Denne "lækage" kan ske gennem en beskadiget ledning, et defekt apparat eller i værste fald gennem en person. Det er her, relæet træder i karakter og afbryder strømmen på under 300 millisekunder – længe før et stød bliver livstruende.
Et HPFI-relæ er ikke bare en teknisk dims. Det er din families vigtigste elektriske sikkerhedsbarriere. Uden et velfungerende relæ er der reelt intet sikkerhedsnet, hvis en fejl opstår.
Fra HFI til HPFI: En afgørende opgradering
Udviklingen inden for fejlstrømsafbrydere har været enorm, og lovgivningen er fulgt med. Allerede i 1991 blev det et krav, at nye elinstallationer skulle have et HPFI-relæ, som afløste det ældre HFI-relæ. Grunden er simpel: Et HPFI-relæ er langt bedre til at håndtere de pulserende fejlstrømme, som moderne elektronik som computere, LED-lys og hårde hvidevarer skaber.
Siden juli 2008 har loven krævet, at alle boligers el-installationer er beskyttet af enten et HFI- eller HPFI-relæ. Ifølge Sikkerhedsstyrelsen skal relæet kunne koble fra ved en fejlstrøm på maksimalt 30 mA for at give tilstrækkelig beskyttelse.
Mange ældre boliger, f.eks. i områder som Gladsaxe og Herlev, har stadig kun de gamle HFI-relæer. En opgradering er ikke bare en god idé – den er ofte helt nødvendig for at opretholde sikkerheden i et moderne hjem. Du kan læse mere om den tekniske historie bag fejlstrømsafbrydere på Wikipedia.
Her er en hurtig sammenligning, der viser forskellen for dig.
HFI vs HPFI relæ: Hvad betyder forskellen for dig?
| Egenskab | Gammelt HFI relæ | Moderne HPFI relæ (RCD Type A) |
|---|---|---|
| Registrerer fejlstrøm | Kun vekselstrøm (AC) | Både vekselstrøm (AC) og pulserende jævnstrøm (DC) |
| Effektivitet | God til glødepærer og simple motorer | Uundværlig til computere, LED-lys, vaskemaskiner, ladere |
| Falske alarmer | Kan have svært ved at skelne og kan koble unødigt fra | Mere intelligent og stabil over for moderne elektronik |
| Sikkerhedsniveau | Grundlæggende beskyttelse (standard før 1991) | Høj og lovpligtig beskyttelse til moderne boliger |
| Fremtidssikring | Nej, kan ikke håndtere f.eks. elbiler eller solceller korrekt | Ja, er designet til at fungere med ny teknologi |
Kort sagt: Mens et HFI-relæ var fint i en tid med glødepærer, er et HPFI-relæ en absolut nødvendighed for at beskytte en moderne familie og dens elektronik effektivt.
Forstå din eltavle: En guide til HPFI-diagrammet
Har du nogensinde kigget på et diagram til din eltavle og tænkt, at det lignede volapyk? Du er ikke alene. For de fleste ligner et hpfi relæ diagram en teknisk tegning kun for fagfolk. Men i virkeligheden er det et skattekort over din boligs elektriske system.
Formålet her er ikke at gøre dig til elektriker – husk, alt arbejde i selve eltavlen skal udføres af en autoriseret installatør. Målet er at give dig indsigt, så du bedre forstår, hvad en elektriker taler om.
At forstå diagrammet kan hjælpe dig med at føre en fornuftig samtale med din elektriker fra f.eks. OAD El-teknik og bedre vurdere et tilbud.
Hvad betyder symbolerne på diagrammet?
Et HPFI relæ diagram illustrerer, hvordan relæet er koblet mellem strømforsyningen og dine sikringsgrupper. Der er et par centrale bogstaver og symboler, du vil møde:
- L1, L2, L3 (Faserne): Dette er de "varme" ledninger, der leverer strømmen til dit hus. De fleste boliger har tre faser for at kunne fordele strømforbruget jævnt.
- N (Nul): Nul-lederen er returbanen for strømmen. Den sørger for, at strømmen, der har været ude og arbejde i din ovn, har en vej tilbage.
- PE (Jord): Dette er din beskyttelsesleder. Skulle en strømførende del røre ved f.eks. metalkabinettet på din vaskemaskine, leder PE-lederen fejlstrømmen direkte til jorden og får HPFI-relæet til at koble fra øjeblikkeligt.
På et diagram vil du se, at L1, L2, L3 og N alle løber igennem selve HPFI-relæet. Jordledningen (PE) løber derimod udenom, da den skal fungere som en sikker flugtvej for fejlstrøm.
Følg strømmens vej
Forestil dig, at strømmen kommer ind "i toppen" af relæet (ofte mærket med 1, 3, 5 for faserne og N for nul). Inde i relæet bliver strømmen målt. Derefter sendes den sikkert videre ud "i bunden" fra terminalerne 2, 4, 6 og N. Herfra fordeles strømmen til de enkelte sikringsgrupper, der passer på køkken, stue, værksted osv.
Tænk på HPFI-relæet som en intelligent dørmand. Det er placeret lige efter elmåleren og tjekker al "trafik", før den fortsætter ind i huset. Ved det mindste tegn på problemer smækker dørmanden døren i.
Denne forståelse er guld værd under fejlfinding. Når en elektriker fra f.eks. OAD El-teknik ankommer, kan vi ved hjælp af diagrammet lynhurtigt indsnævre problemet og finde en hurtigere vej til løsningen.
Typiske årsager til at dit HPFI relæ slår fra
Pludselig går strømmen, og et kig på eltavlen bekræfter, at HPFI-relæet er slået fra. Selvom det er frustrerende, er den gode nyhed, at årsagen sjældent er en alvorlig fejl i din faste installation. Oftest er synderen et helt almindeligt elektrisk apparat, der har fået en lille, usynlig skade.
Denne type fejl skaber en lille "fejlstrøm" – strøm, der løber på afveje. Det er præcis denne afvigelse, dit HPFI-relæ er bygget til at fange for at beskytte dig mod stød.
Her gemmer fejlen sig oftest
Som elektrikere, der dagligt kører i områder som Herlev og Bagsværd, ser vi de samme syndere igen og igen. Fejlen findes næsten altid i et af de apparater, du bruger hver dag.
De klassiske årsager til fejlstrøm er:
- Apparater med varmelegemer: Kaffemaskinen, elkedlen, brødristeren eller ovnen. Over tid kan et varmelegeme blive slidt.
- Fugt i udendørs udstyr: En utæt udendørslampe eller stikkontakt er en stensikker kandidat, især efter regnvejr.
- Gamle eller klemte ledninger: Ledningen til strygejernet eller den forlængerledning, der ligger klemt bag sofaen, kan blive mør.
- Periodiske fejl i hvidevarer: Ældre køleskabe eller vaskemaskiner kan have fejl, der kun opstår, når kompressoren eller pumpen starter.
Her er et lille trick fra en erfaren elektriker: Tænk tilbage på, hvad du lavede, lige da strømmen gik. Var du ved at sætte kaffe over? Sporet starter næsten altid der.
Sådan finder du selv synderen (uden værktøj)
Du kan ofte selv indkredse problemet med en simpel udelukkelsesmetode. Husk, at du aldrig selv må begynde at skrue i selve eltavlen.
- Sluk alt: Gå til din eltavle og sluk alle sikringsgrupper.
- Tænd relæet: Genindkobel nu selve HPFI-relæet. Det burde blive oppe.
- Tænd grupperne én efter én: Tænd én sikringsgruppe ad gangen. Vent et par sekunder. På et tidspunkt vil HPFI-relæet slå fra igen. Nu ved du, hvilken gruppe fejlen er på.
- Isolér fejlen: Sluk alle grupper igen. Tænd HPFI-relæet og derefter alle de "raske" grupper. Lad den defekte gruppe være slukket. Nu burde du have strøm i det meste af huset.
- Find apparatet: Gå rundt i de rum, den defekte gruppe dækker. Træk stikket ud på alt. Gå tilbage til eltavlen og tænd den sidste gruppe. Tilslut herefter dine apparater ét ad gangen, indtil relæet igen slår fra. Nu har du fundet synderen.
Et velfungerende relæ er din bedste livsforsikring
Værdien af et moderne HPFI-relæ kan ikke overdrives. Tal fra Sikkerhedsstyrelsen viser et markant fald i dødsulykker forårsaget af el, netop fordi HPFI-relæer er blevet standard. Hos OAD El-teknik ApS ser vi ofte i Gladsaxe og Søborg, at ældre HFI- eller HPFI-relæer ikke længere lever op til nutidens krav. En udskiftning koster typisk mellem 2.000 og 4.000 kr. – en lille investering for visheden om, at din familie er sikret. Vil du vide mere om den tekniske udvikling, kan du læse om, hvorfor HPFI-relæet har skiftet navn til RCD på fj-el.dk.
Hvis relæet stadig slår fra, selvom alt er frakoblet, sidder fejlen sandsynligvis i selve installationen. Her stopper gør-det-selv-arbejdet, og det er tid til at ringe til en autoriseret elektriker.
Test dit HPFI-relæ korrekt og undgå falsk tryghed

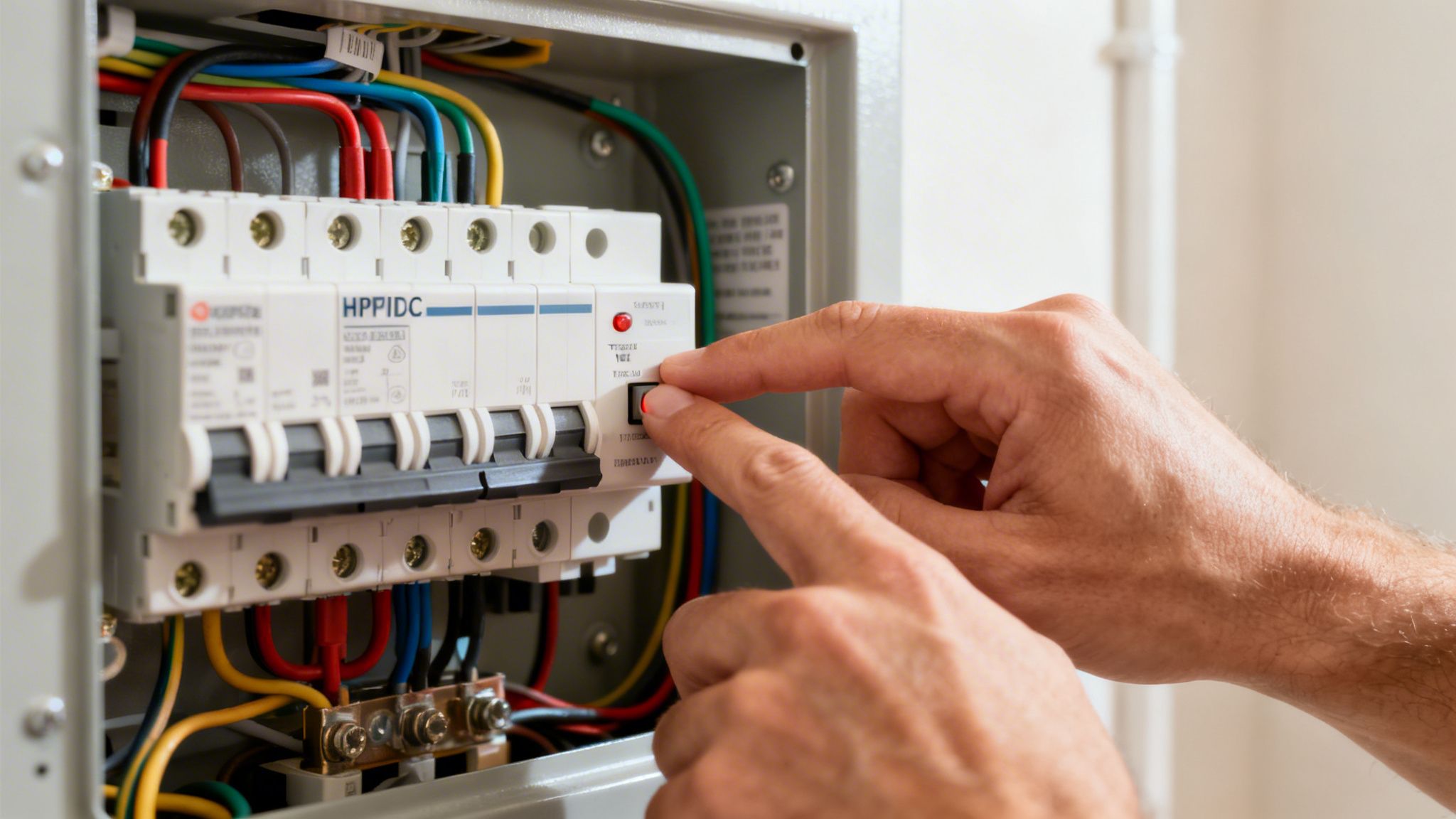

De fleste kender den lille testknap mærket med et 'T' på HPFI-relæet. Men hvad er det egentlig, du tjekker? At teste sit relæ er en vigtig vane, men det er afgørende at forstå, hvad testen reelt afslører – og hvad den ikke gør.
Når du trykker på testknappen, sender du en lille, kunstig fejlstrøm gennem relæet. Hvis det slår fra, har du bekræftet, at den mekaniske udløser virker. Du "motionerer" mekanikken og sikrer, at den ikke har sat sig fast. Det er godt, men det er ikke hele historien.
Testknappen bekræfter kun, at den mekaniske del kan slå fra. Den fortæller dig intet om, hvorvidt relæet reagerer hurtigt nok eller ved den korrekte fejlstrøm – de to vigtigste parametre for din sikkerhed.
Den professionelle test, en elektriker udfører
At trykke på 'T'-knappen giver en indikation, men det er ikke en fuldgyldig sikkerhedstest. Når en autoriseret elektriker tester dit relæ, bruger vi specialiseret måleudstyr. Her er, hvad vi konkret måler:
- Udkoblingstid: Vi måler præcist, hvor hurtigt relæet afbryder strømmen. Kravet er under 300 millisekunder (0,3 sekunder). Et "træt" relæ kan være langsommere og yder ikke længere den nødvendige beskyttelse.
- Udkoblingsstrøm: Vi tester også, præcis hvor lille en fejlstrøm der skal til, før relæet slår fra. Det skal reagere ved maksimalt 30 mA.
Disse to målinger er den eneste rigtige måde at verificere, at dit relæ lever op til de sikkerhedskrav, der er designet til at beskytte dig og din familie.
Hvornår bør du få lavet en professionel test?
Vi anbefaler et el-eftersyn, særligt i ældre boliger. Som elektrikere ser vi – især i områder som Gladsaxe, Søborg og Mørkhøj – at gamle relæer ofte ikke længere overholder kravene, selvom de reagerer på testknappen.
En professionel gennemgang giver dig vished for, at hjertet i din el-installation er sundt. Se det som en lille investering i tryghed.
Hvornår skal dit HPFI relæ udskiftes
Dit HPFI-relæ er en sliddel, lidt som bremserne på din bil. Med tiden bliver det "træt" og mister sin reaktionsevne. At få skiftet et gammelt eller defekt relæ er derfor en afgørende investering i din families sikkerhed.
Bor du i et hus fra før 1991 og har stadig det gamle HFI-relæ, bør det skiftes hurtigst muligt. Den type relæ er ikke designet til at håndtere fejlstrømme fra moderne elektronik.
Tjekliste: Er dit relæ ved at være træt?
Som elektrikere ser vi ofte de samme advarselstegn i private hjem i områder som Gladsaxe og Søborg. Gennemgå denne liste for at vurdere, om dit relæ trænger til et eftersyn:
- Testknappen virker ikke: Hvis relæet ikke slår fra, når du trykker på 'T'-knappen, er det defekt og skal skiftes med det samme.
- Synlige skader: Revner, misfarvninger eller tegn på svidninger tyder på overbelastning og kræver akut handling.
- Uforklarlige udfald: Slår dit relæ fra i tide og utide uden grund, kan det være "træt" og overfølsomt.
- Alder: En god tommelfingerregel er, at et HPFI-relæ bør udskiftes efter 10-15 år. Reaktionstiden kan være forringet, selvom det stadig ser ud til at virke.
- Installation af lader til elbil: En ladestander kræver næsten altid en opgradering i tavlen. Loven kræver her som minimum en løsning med DC-beskyttelse eller et dedikeret Type B-relæ for at håndtere de særlige fejlstrømme, en elbil kan skabe.
At vente med at udskifte et gammelt relæ er som at køre på nedslidte dæk. Det går godt, lige indtil den dag det ikke gør. For en fagmand er udskiftningen en rutineopgave, men for dig er det en uvurderlig sikkerhedsforanstaltning.
Hvordan foregår en udskiftning?
At skifte et HPFI-relæ er altid en opgave for en autoriseret elektriker. Det er ikke noget, man må gøre selv, da man arbejder direkte i hjertet af eltavlen.
Når en af vores elektrikere fra OAD El-teknik kommer ud, afbryder vi først strømmen til hele huset. Vi afmonterer det gamle relæ og monterer det nye korrekt ud fra det gældende hpfi relæ diagram. Til sidst udfører vi professionelle testmålinger for at verificere, at det nye relæ kobler ud inden for de præcise grænser for tid og strøm, som loven kræver. På den måde er du sikker på, at du ikke bare har fået en ny komponent, men en der beviseligt virker og beskytter dig korrekt.
Spørgsmål og svar: Alt om dit HPFI-relæ
Her har vi samlet svar på de mest almindelige spørgsmål, vi som elektrikere møder fra boligejere.
Hvad koster det at få skiftet et HPFI-relæ?
For en almindelig installation i et parcelhus eller en lejlighed lander prisen for en komplet udskiftning typisk mellem 2.000 og 4.000 kr. inkl. moms. Beløbet dækker det nye relæ, arbejdstid og den lovpligtige afprøvning. Hos os får du altid et fast tilbud, inden vi starter.
Hvorfor har jeg flere HPFI-relæer i min eltavle?
I nyere eller større huse er det normalt at have flere HPFI-relæer. Det handler om driftssikkerhed. Ved at dele installationen op undgår du, at hele huset går i sort på grund af én lille fejl.
En klassisk opdeling er at have ét relæ til køkken og bryggers og et andet til resten af boligen. Så risikerer du ikke, at en fejl i brødristeren slukker for både lys, internet og fryser.
Mit HPFI-relæ slår fra om natten – hvad kan det skyldes?
Den her hører vi tit, og synderen er næsten altid den samme: fugt. Når temperaturen falder om natten, kan fugt snige sig ind i udendørs installationer som lamper eller stikkontakter. En periodisk fejl i kompressoren på et køleskab kan også være årsagen. Start med at slukke for udendørs belysning, inden du går i seng. Fortsætter problemet, er det tid til at ringe til en elektriker.
Skal jeg have et særligt HPFI-relæ til min elbil-lader?
Ja, absolut. Det er et lovkrav for din sikkerhed. En ladestander kan skabe en glat jævnstrømsfejl (DC-fejlstrøm), som et standard HPFI-relæ af Type A ikke kan "se". Installationen skal derfor sikres med enten:
- Et HPFI-relæ Type A sammen med en separat enhed, der opfanger DC-fejlstrøm.
- Et HPFI-relæ Type B, som håndterer både veksel- og jævnstrøm.
Det her er ikke et område, man bør gå på kompromis med. Det handler om både person- og brandsikkerhed.
